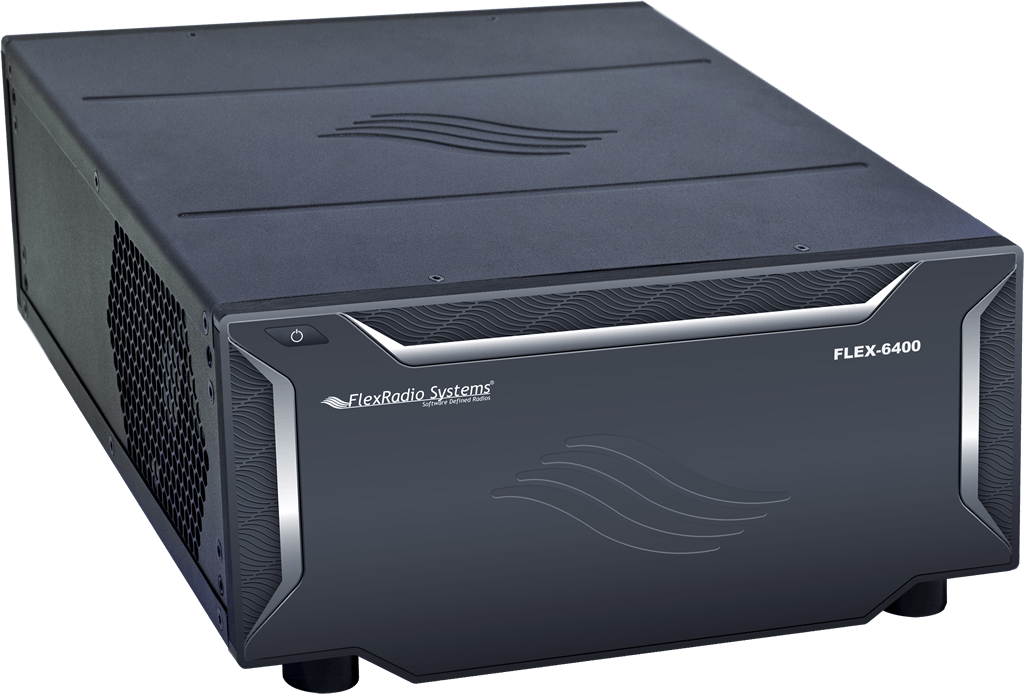

FLEX-6400

FLEX-6400 Voor de serieuze zendamateur

De FLEX-6400 heeft de perfecte prijs/kwaliteit verhouding voor een SDR transceiver van de 4e generatie.

Specificaties

Ontvanger:

  • Ontvanger architectuur: Direct Digital Sampling
  • SCU’s (Spectral Capture Units): 1
  • Aantal slice ontvangers (gescheiden virtuele ontvangers): 2
  • ADC resolutie: 16-bits
  • ADC sampling rate: 122,88 Msps
  • Frequentiegebied: 30 kHz – 54 MHz
  • Aantal DAX kanalen (Digital Audio eXchange=audio verbindingen zonder fysieke kabels): 2
  • Aantal DAX IQ kanalen: 2
  • 1/2 kHz Reciprocal Mixing Dynamic Range (RMDR): 110/116 dB
  • Full duplex RX/TX: Ja

Spectrum/waterval specificaties:

  • Maximum aantal HighRes spectrum displays: 2
  • Bandbreedte van de panadopter: 5 kHz – 7 MHz
  • Spectrum resolutie bandbreedte (min): 5,85 Hz
  • Dynamisch gebied van het spectrum (max. zoom): > 145 dB

Specificatie svan de zender:

  • Zender architectuur: Direct Digital up-conversie
  • Modulatiesysteem: Digitaal laag vermogen op de draaggolffrequentie
  • HF uitgangsvermogen: 1-100 W nominaal in SSB, CW, FM, RTTY, digitaal, 1-25 W nominaal in AM
  • Amateurbanden met max. 100 Watt uitgangsvermogen: 160m t/m 6m
  • Transverter MF uitgangsvermogen: +0 dBm typ.; +10 dBm maximaal
  • Transverter MF frequentiegebied: 100 kHz – 54 MHz
  • DAX voor de zender: Ja
  • Onderdrukking van harmonischen: – 60dBc typ.
  • Bandbreedte van de zender: standaard 100-2900 Hz, instelbaar 50-10000 Hz.
  • Microfoonaansluiting: 3,5 mm (1/8″) jack plug, pseudo balans
  • Microfoon impedantie: 600 Ω

Specificaties van de optionele antennetuner:

  • Aanpassingsgebied 80 – 10 meter: 8,3 Ω
  • Aanpassingsgebied 160 m en 6 m: 16,7 Ω – 150 Ω



Algemene specificaties:

  • USB 2.0 poorten (tbv aansturing externe electronica): 2
  • Stabiliteit van de interne 10 MHz referentie oscillator: 0,5 ppm TCXO (0-50 ⁰C)
  • Aansluiting voor een externe referentieoscillator: Ja op 10 MHz
  • Optie voor een interne GPS disciplined oscillator (GPSDO): Ja
  • Emissie modes: USB, LSB, CW, RTTY, AM, Synchroon AM; FM, NFM, DFM, FreeDV1
  • D-Star: Ja met optionele ThumbDV
  • Frequentieresolutie: 1 Hz min.
  • Antenne-aansluitingen: 2 x SO-239, 1 x BNC (XVTR), 1 x BNC (RX-IN)
  • Antenne impedantie zonder tuner: 50 Ω asymmetrisch

Voeding:

  • Voedingsspanning: +13,8 Volt gelijkspanning, ± 15%
  • Opgenomen stroom (RXC/TX max.): 1,7 A / 23A @ 13,8 V.

Mechanisch:

  • Afmetingen: 35 x 33,7 x 17,06 cm. (breedte x diepte x hoogte)
  • Toelaatbare omgevingstemperatuur: 0 – 50 ⁰C

Opties:

  • Geïntegreerde automatische antenne tuner (ATU) die tot 3:1 kan aanpassen.
  • GPS disciplined oscillator; 5 x 10-12 over 24 uur.
  • ThumbDV module voor D-STAR

1 RTTY en andere modes werken alleen met gebruikmaking van externe programma’s zoals FLdigi. De verbinding wordt gelegd met behulp van de DAX kanalen.

nukopen

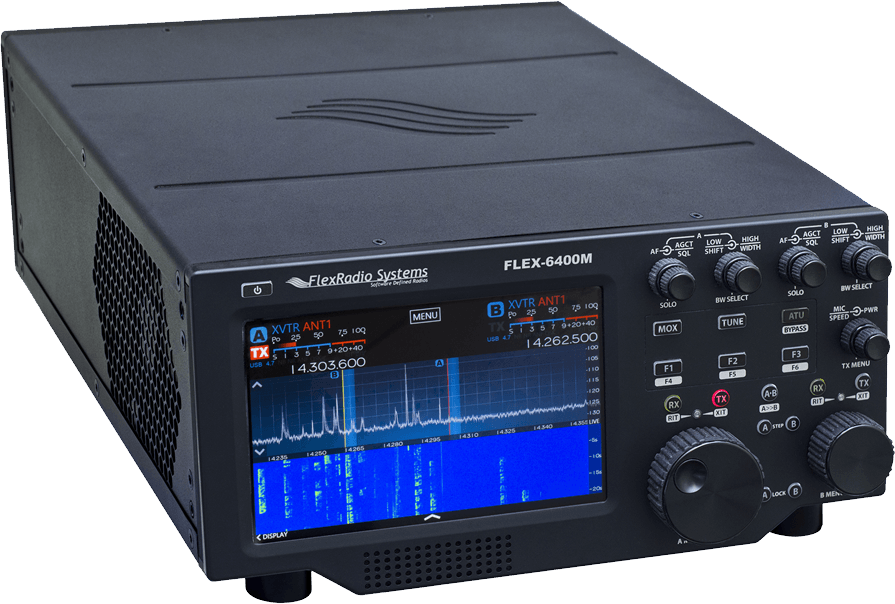

Ook leverbaar met geïntegreerd bedieningspaneel.

Flex-6400M
