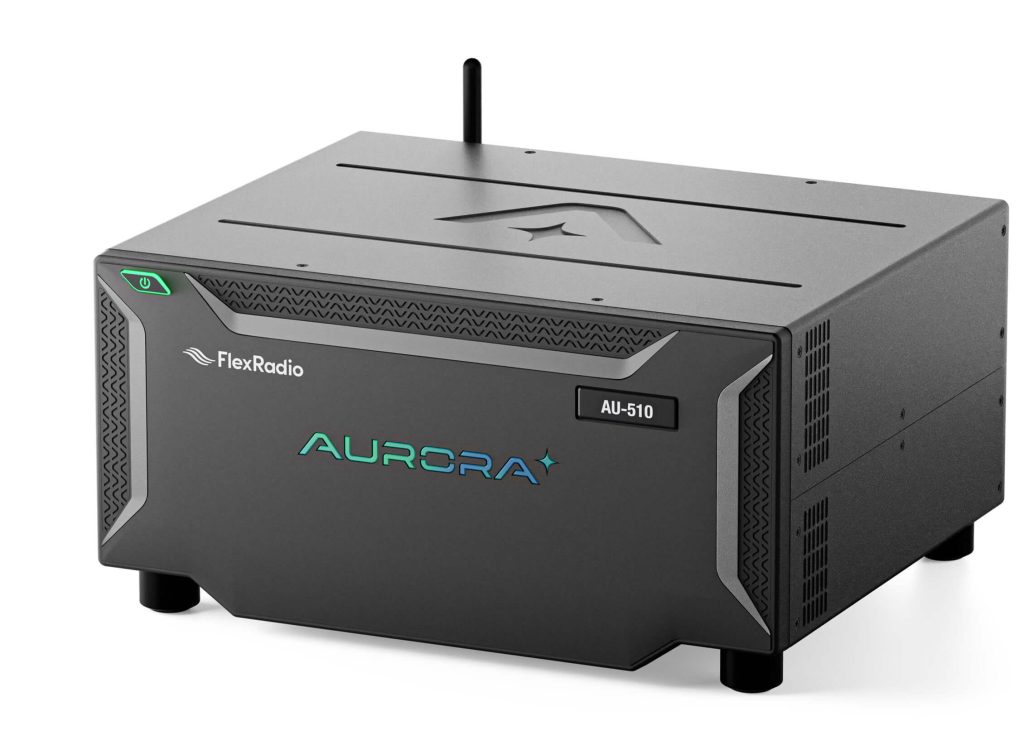

Aurora 510

Aurora-510 Voor de serieuze zendamateur

De AU-510 heeft de perfecte prijs-kwaliteitverhouding voor een SDR transceiver van de 4e generatie.

Specificaties van de ontvanger:

  • Ontvanger architectuur: Direct Digital Sampling
  • SCU’s (Spectral Capture Units): 1
  • Aantal slice ontvangers (gescheiden virtuele ontvangers): 2
  • ADC resolutie: 16-bits
  • ADC sampling rate: 122,88Msps
  • Frequentiegebied: 30kHz – 54MHz
  • Aantal DAX kanalen (Digital Audio eXchange=audio verbindingen zonder fysieke kabels): 2
  • Aantal DAX IQ kanalen: 2
  • 1/2 kHz Reciprocal Mixing Dynamic Range (RMDR): 110/115dB
  • Full duplex RX/TX: Ja
  • Uniforme panadapter:  Zichtbaarheid van alle HF/6m-amateurbanden in één enkele, uniforme panadapter. Hiermee kun je het hele amateur-HF-radiospectrum in één weergave bekijken voor bandactiviteit!


Spectrum/waterval specificaties:

  • Maximum aantal HighRes spectrum displays: 2
  • Bandbreedte van de panadopter: 5kHz – 7MHz
  • Spectrum resolutie bandbreedte (min): 5,85Hz
  • Dynamisch gebied van het spectrum (max. zoom): > 145dB



Specificaties van de zender:

  • Zender architectuur: Polar modulation
  • HF uitgangsvermogen: 1-500W 160 t/m 10m (6m 200W) nominaal in SSB, CW, FM, RTTY1, digitaal, 1-125W nominaal in AM
  • Transverter MF uitgangsvermogen: +0dBm typ.; +10dBm maximaal
  • Transverter HF frequentiegebied: 100kHz – 54MHz
  • GeïntegreerdeAdaptive Pre-Distortion
  • DAX voor de zender: Ja
  • Onderdrukking van harmonischen: – 60dBc typ.
  • Bandbreedte van de zender: standaard 100-2900Hz, instelbaar 50-10000Hz.
  • Microfoonaansluiting: 3,5mm (1/8″) jack plug, pseudo balans
  • Microfoon impedantie: 600Ω



Ingebouwde automatische antennetuner (ATU):

  • Aanpassingsgebied 80 – 10 meter: 8,3Ω – 500Ω
  • Aanpassingsgebied 160 m en 6 m: 16,7Ω – 150Ω

Algemene specificaties:

  • USB 2.0 poorten (tbv aansturing externe electronica): 2
  • Stabiliteit van de interne 10MHz referentie oscillator: 0,5ppm TCXO (0-50⁰C)
  • Aansluiting voor een externe referentieoscillator: Ja op 10 MHz
  • Optie voor een interne GPS disciplined oscillator (GPSDO): Ja
  • Digitale breedband: Mogelijkheid om meer dan 40 kHz bandbreedte te verzenden en te ontvangen (beperkt tot 3 kHz brede zendsignalen)
  • Geïntegreerde  12 kanaals GNSS ontvanger, TTFF voor GPS, Galileo, GLONASS, QZSS en SBAS
  • Frequentiestabiliteit met de GNSS RX: 0,001ppm
  • Emissie modes: USB, LSB, CW, RTTY1, AM, Synchroon AM; FM, NFM, DFM
  • Frequentieresolutie: 1Hz min.
  • Antenne-aansluitingen: 2 x SO-239, 1 x BNC (XVTR), 1 x BNC (RX-IN)
  • Antenne impedantie zonder tuner: 50 Ω asymmetrisch


Voeding:

  • Voedingsspanning: ingebouwde netvoeding, 80-264V AC
  • Opgenomen vermegen (RX/TX max.): 35W/675W.


Mechanisch:

  • Afmetingen: 35 x 33,7 x 17,06 cm. (breedte x diepte x hoogte)
  • Toelaatbare omgevingstemperatuur: 0 – 50 ⁰C



1 RTTY en andere digi-modes werken alleen met gebruikmaking van externe programma’s zoals FLdigi en WSJTx. De verbinding wordt gelegd met behulp van de DAX kanalen.
