Lammert, PA1NL heeft een hoogstandje verricht met betrekking tot de virtuele bekabeling tussen PowerSDR en een groot aantal andere applicaties. Hij deelt weer zijn ervaring met ons:
Praktische aanwijzingen bij de setup van PowerSDR en daaraan gerelateerde toepassingen
In onderstaand artikel vindt u de instellingen van programma’s die u kunt installeren via DDUtil. Natuurlijk hebt u ook de Virtuele Audio Cables (VAC) nodig en een virtueel compoorten programma bijvoorbeeld VSP-Manager. Verder gaat de opsteller van dit document er vanuit dat u de programma’s beheerst.
-       DDUtil: via dit programma kunt u een groot aantal programma’s en toepassingen koppelen aan PowerSDR
-       MixW: de onderstaande instellingen zijn specifiek bedoeld voor de digitale CW-mode
-       SD: Super Duper van EI5DI. Een contest logprogramma, ideaal te gebruiken in SSB-contesten.
-      Bob’s S-meter: een mooie grote S-meter met een analoog uitziende weergave.

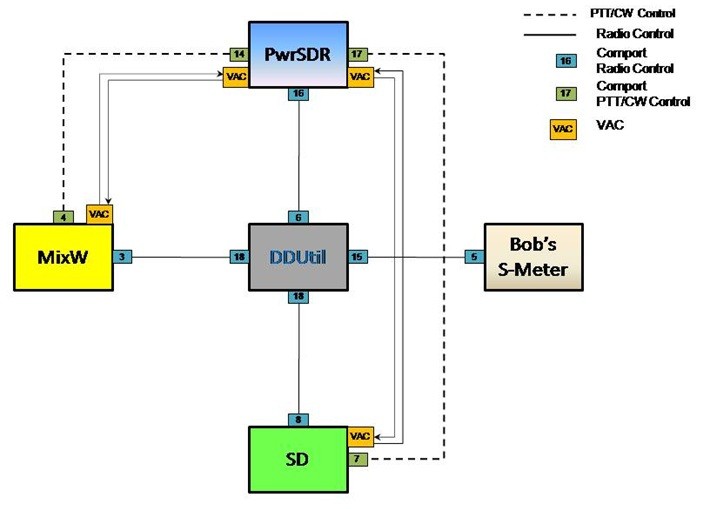

Schematisch overzicht
**Het beste is eerst de virtuele kabels en compoorten te installeren
  • VSP Manager
    Maak  in VSP Manager de onderstaande compoortparen aan:
  • COM13 – Com3     Radio Control tussen DDUtil en  MixW
  • COM14 – Com4     PTT/CW Control tussen PowerSDR en MixW
  • COM15 – Com5     Radio Control tussen DDUtil en  Bob’s S-meter
  • COM16 – Com6     Radio Control tussen PowerSDR en DDUtil
  • COM17 – Com7    PTT/CW Control tussen PowerSDR en SD
  • COM18 – Com8     Radio Control tussen DDUtil en SD
  • VAC Virtuele audiokabels
    • Setup via het VAC Control Panel
  • Setup VAC in PowerSDR
    • Enable VAC:  Enable
    • Driver: Windows WDM-KS of MME
    • Input: Virtual Cable 1
    • Output: Virtual Cable 2
    • Buffer size:  512
    • Sample Rate :  48000
    • Enable for digital modes, etc.:  Enable
    • Allow PTT to override/bypass :  Enable
    • Gain RX :  0
    • Gain TX : -2
  • VAC Setup in MixW
    • Device :  Sound card (internal or External)
    • Input  :   Line 2 (Virtual Audio Cable)
    • Output :  Line 1 (Virtual Audio Cable)
    • Sample rate :  8000
    • Clock adjustment: (eerst meten!)
    • Sound history:  20
    • Spectrum speed : Normal
    • DSP filter :  None
    • FFT window : Hamming
  • Radio Control tussen PowerSDR en DDUtil
    Beide programma’s worden via virtuele compoorten met elkaar te verbonden resp. COM16 – COM6.
    Setup in PowerSDR via Setup/CAT Control
    • CAT Control  :   Enable
    • Port :  COM16
    • Baud  :   9600
    • Parity :  none
    • Data :  8
    • Stop :   1
  • Setup in DDUtil Serial Ports
    • Radio CAT :   COM6
    • Poll Intvl   :   500
  • Radio Control tussen DDUtil en MixW
    Beide programma’s worden via virtuele compoorten met elkaar te verbonden resp.:  COM13 – COM3
    • Setup in DDUtil/RCP
    • RCP 3 :  Enable
    • CAT Port : COM13
    • IF : Enable
    • Dis:  Enable
  • Radio Control tussen DDUtil en MixW
    Beide programma’s worden via virtuele compoorten met elkaar te verbonden resp.:  COM13 – COM3
    • Setup in MixW via Configure/TRCVR/CAT/PTT/PTT & CAT/Serial Port
    • Port :  COM3
    • Baud rate  : 9600
    • Data bits :  8
    • Parity :  None
    • Stop bits  :  1
    • RTS  :  Always Off
    • DTR  : Always Off
  • PTT/CW Control tussen PowerSDR en MixW
    Beide programma’s worden via virtuele compoorten met elkaar te verbonden resp.:  COM14 – COM4. Deze verbinding gaat niet via DDUtil.
    • Setup in PowerSDR via Setup/DSP/Keyer/Connection
    • Primary : Radio
    • Secondary : COM14
    • PTT Line : RTS
    • Key Line : DTR
    • Break In :  Enabled
  • Setup in MixW via Configure/Secondary PTT Ports/PTT/CW/TNC Serial Port
    • Port : COM4
    • Baud rate :   9600
    • Data bits   :   8
    • Parity  :  None
    • Stop bits  :  1
    • RTS  :  Always off
    • DTR  :  CW
  • RADIO CONTROL tussen DDUtil en SD
    Beide programma’s worden via virtuele compoorten met elkaar te verbonden resp.:  COM18 – COM8
    • Setup in DDUtilvia RCP
    • RCP 2 :  Enable
    • CAT Port : COM18
    • IF :  Enable
    • Dis :  Disable
  • Setup SD. (Invoer door het intypen van PORTS in het Callsign-veld)
    • Rig Control port :   8
    • Radio-1 Model :    KENWOOD
  • PTT/CW Control tussen PowerSDR en SD
    Beide programma’s worden via virtuele compoorten met elkaar te verbonden resp.:  COM17 – COM7.
    Deze verbinding gaat niet via DDUtil.
    • Setup in PowerSDR via Setup/CAT Control/
    • Enable PTT:  Enable
    • Port : COM17
    • RTS :  Enable
    • DTR :  Enable
  • Setup in SD (Invoer door het intypen van PORTS in het Callsign-veld)
    • CW/Winkey Port :  7
    • Radio-1 Model  :  KENWOOD
  • Radio Control tussen DDUtil en Bob’s S-meter.
    Beide programma’s worden via virtuele compoorten met elkaar te verbonden resp.:  COM15 – COM5
    • Setup in DDUtil via RCP
    • RCP 4 : Enable
    • CAT Port : COM15
    • IF :  Disable
    • Dis : Disable
  • Setup Bob’s S-meterSetup/CAT
    • Serial port (COM): COM5
    • S-meterRX1 :  Enable
Gebruikt u ook ’third party’- programma’s? Wilt u de setup informatie ook delen met anderen? U doet er Flexwerkers een groot plezier mee.
Succes bij het installeren
Lammert PA1NL
