De CAT commando’s zijn gebaseerd op dat van de Kenwood TS-2000. De commando’s zijn echter verder uitgebreid ivm de vele extra mogelijkheden die de PowerSDR software biedt.
Om CAT te kunnen laten werken hebt u een seriële kabel nodig tussen de SDR en de PC. Geen fysieke, maar een virtuele.
U vindt de software voor de virtuele seriële kabel (VCOM) op de bijgeleverde CD van uw FLEXradio, zie de map extra, daar vind u de file N8VB_vCOMSetup_226a.exe. Aanklikken en de rest volgt vanzelf.

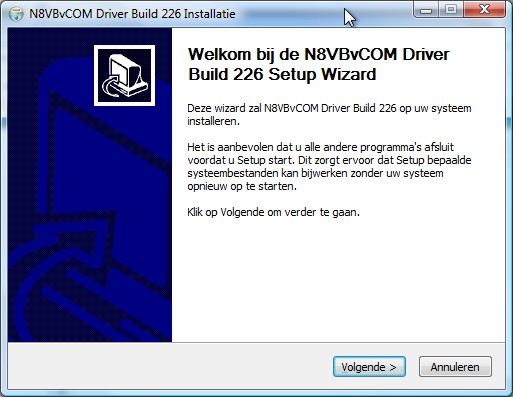

Het volgende scherm verschijnt:

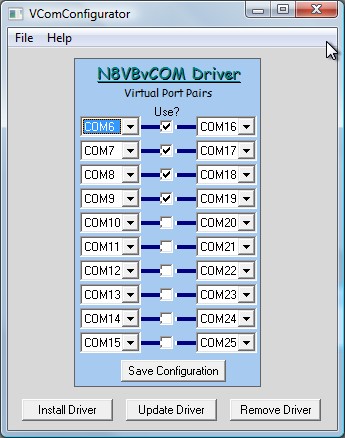

Klik op volgenden en volg de verdere instructies. De VCOM driver is nu geïnstalleerd. Vervolgens gaan we de drivers configureren. Zoek de VCOM configurator op uw systeem, u zult deze vinden in de programma map en dan N8VBvComdriver, kies VComConfigurator.
U zou nu de configuratie kunnen aanpassen, ik heb het zo laten staan en gebruik com6 en com16 voor CAT doeleinden.

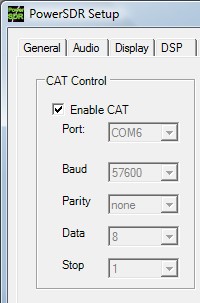

De serieële kabel is nu geconfigureerd, nu is het de beurt aan powerSDR. Start PowerSDR op en klik op het tabblad CAT control. Configureer CAT control als volgt:
Voor de applicatie die u gaat gebruiken is het van belang dat u daar dezelfde waarden kiest als dat u hebt ingesteld in PowerSDR. Ik gebruik de standaard zoals hier nu is afgebeeld.
De poort moet u in de andere applicaties echter wel anders instellen, dat wordt COM16!
CAT is nu geconfigureerd, nu gaan we een digimode programma aansluiten. Verlaat dit scherm en kies op deze website het tabblad van de door u gewenste applicatie. (het kan zijn dat deze er nog niet bijstaat maar dat is een kwestie van tijd, ik ben begonnen met MixW, anderen zullen volgen of zijn al geplaatst.)
